Grossflächen-Scheuchanlagen System-Übersicht CENTER 1

				z.B. 16x Scheuchstrahler
			Verteil-Klemmenbox MS-VB-K2 mit Klemmenblock- Ein- und Ausgang
Ausführung MS2040MK System CENTER mit Klemmenblock-Ausgängen

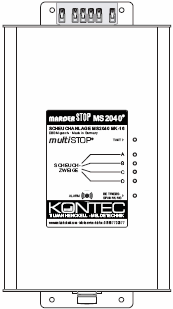

		Steuergerät MS2040MK-16		Ø 10 mm Verbindungs- leitung MS-VLxx xx = Länge in m

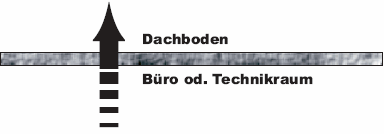

Diese Anlage ermöglicht eine bequeme Kontrolle der Scheuchfunktionen vom beheizten Wohnbereich aus. Bei dieser preiswertesten Version des Systems "Center" erfolgen alle Anschlüsse über Klemmenblöcke. Eine Steigleitung verbindet das Steuergerät mit einer im Dachbodenbereich zu installierenden Verteilbox, die auch die in der Zentrale vorhandenen Kontrollanzeigen für die Scheuchzweige enthält. An diese Verteilbox werden zusammenfassend verlötet die Scheuchstrahler-Zuleitungen angeklemmt. Es können je nach Ausführung des Steuergerätes bis zu 4, 8, 16 oder 20 Scheuchstrahler (1-seitig oder 2-seitig strahlende!) davon versorgt werden. Die Scheuchstrahler selbst werden über einfach anzuschraubende genormte Steckverbinder angeschlossen.

Ausführung -AT (Automatisches Testen) möglich
